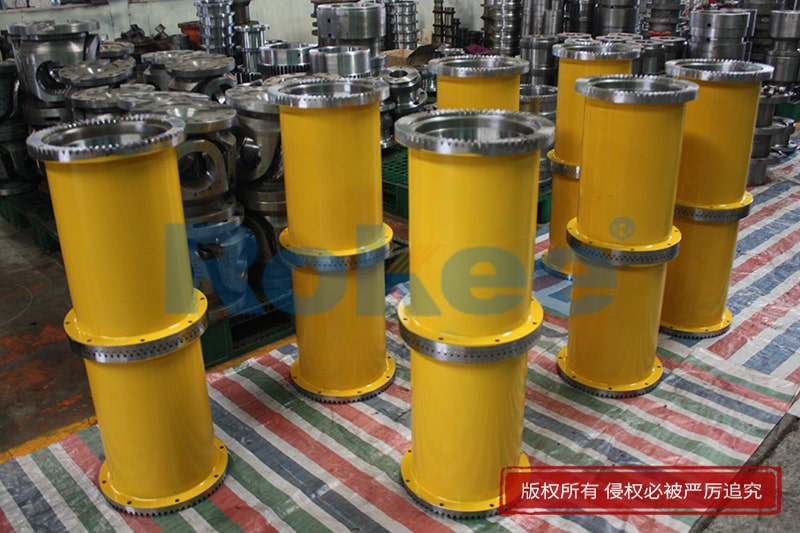

刚挠性齿式联轴器

刚挠性齿式联轴器是工业传动系统中常用的衔接部件，融合了刚性传动的稳定性与柔性结构的适配性，主要用于连接主动轴与从动轴，完成转矩与转速的精准传递。该类联轴器依托内外齿轮啮合的核心结构实现传动功能，区别于纯刚性联轴器的无偏差适配短板，可适配设备运行中产生的各类轴系偏移问题。其整体结构紧凑，机械适配性强，能够适配中重载、连续运转的工业工况，有效缓冲设备运行过程中产生的轻微振动与冲击。在机械传动设备长期运行出现的轴向、径向和角向位移场景中，该联轴器可通过自身结构间隙与齿形适配特性完成偏差补偿，降低轴系运行磨损，保障传动系统持续平稳运转，是各类通用机械、重工设备传动系统的核心配套部件。

刚挠性齿式联轴器的整体结构设计简洁规整，核心组成部件主要包含两个外齿轮毂与一体式内齿套，搭配配套密封、紧固与润滑辅助构件，各部件配合精度较高，整体结构集成度强。外齿轮毂采用对称式布局，分别固定在设备的主动轴与从动轴上，外齿多采用鼓形齿加工工艺，齿面呈球面形态，球面中心与齿轮轴线保持重合。内齿套为整体环形结构，内部齿形与外齿相互匹配，装配后可包裹两侧外齿结构，形成闭合啮合传动体系。相较于普通直齿结构，鼓形外齿的设计可以优化齿面接触状态，同时合理预留齿侧间隙，为轴系位移补偿提供结构空间。整体无多余复杂构件，模块化的结构设计不仅降低了装配难度，也为后期检修维护提供了便利。

刚挠性齿式联轴器的传动运行依托齿轮啮合原理实现，依靠内外齿的紧密咬合完成转矩与转动动力的双向传递。设备启动运行后，主动轴带动一侧外齿轮毂同步转动，通过内外齿的啮合作用驱动内齿套旋转，再由内齿套带动另一侧外齿轮毂与从动轴运转，形成完整的传动链路。在设备稳态运行、轴系对中精准的状态下，齿面均匀受力，传动过程平稳顺畅。当设备运行产生振动、温度形变或安装偏差，引发轴系轴向伸缩、径向偏移与角向偏转时，预留的齿侧间隙与鼓形齿的曲面结构可自适应调整啮合角度与接触位置，弱化轴系偏差带来的应力集中，避免齿面、轴体出现硬性挤压与磨损，让传动系统在非理想对中状态下依旧保持稳定运行。

刚挠性齿式联轴器兼具刚性传动的承载能力与柔性传动的适配能力，综合机械性能适配多数工业重载传动场景。该部件齿面接触面积较大，转矩承载容量充足，可适配高负荷、持续性的传动作业，不易出现传动失效、打滑等问题。独特的鼓形齿结构能够改善极端偏移工况下的齿面接触效果，减少齿端局部受力磨损，有效延长部件使用寿命。同时，合理的结构间隙可小幅吸收设备运行的振动与冲击，弱化传动过程中的动力波动，提升设备运行的平稳性。其结构紧凑、转动惯量小的特点，也能够适配高速运转工况，适配转速范围较广，综合工况适配性优于传统普通刚性联轴器。

刚挠性齿式联轴器广泛应用于冶金、矿山、建材、通用机械等诸多工业领域，适配各类风机、水泵、减速机、重型传动设备的轴系连接场景。在长期连续作业、工况波动频繁的生产设备中，该联轴器可以有效适配设备运行中的动态偏差，降低设备故障频次。日常使用过程中，润滑与密封状态是保障其运行性能的关键，密封构件可阻挡粉尘、杂质进入啮合区域，避免齿面磨损、卡滞。定期补充适配润滑介质，可减少齿面摩擦损耗，维持良好的啮合状态。该联轴器拆装便捷、维护成本低，能够适配长时间、高强度的工业生产需求，是工业传动系统中实用性较强的基础传动部件。
