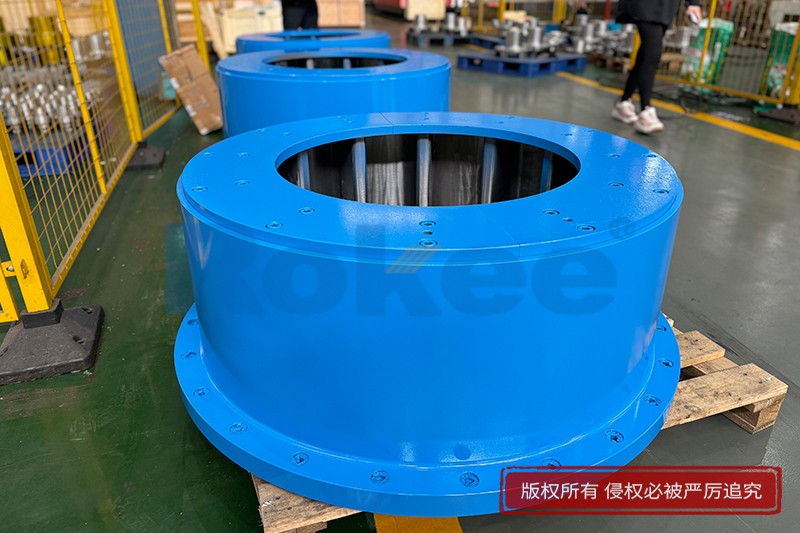

弹性块齿式联轴器

弹性块齿式联轴器是一种特殊的联轴器类型，它将弹性块与齿式联轴器的特点相结合，提供了良好的弹性补偿和扭矩传递能力。弹性块齿式联轴器通常由两个半联轴器和一个或多个弹性块组成。半联轴器上设有齿形结构，而弹性块则嵌入这些齿形结构之间。当两个半联轴器相对转动时，弹性块起到传递扭矩和补偿轴间偏移的作用。在传动过程中，两个半联轴器通过弹性块实现连接。当两轴存在相对偏移时，弹性块能够发生弹性变形，从而吸收和补偿这种偏移。同时，弹性块还能传递扭矩，确保传动的连续性和稳定性。

性能优势

• ‌良好的弹性补偿能力‌：弹性块的设计使得联轴器具有出色的弹性补偿性能，能够适应各种轴间偏移和角度误差。

• ‌高扭矩传递能力‌：齿形结构的半联轴器能够提供较大的接触面积，从而增强扭矩传递能力。

• ‌减震降噪‌：弹性块能够吸收传动过程中的振动和冲击，降低噪音水平。

• ‌结构紧凑‌：弹性块齿式联轴器结构紧凑，体积小，便于安装和维护。

弹性块齿式联轴器广泛应用于各种机械设备中，如风机、水泵、压缩机、减速机等。特别是在需要承受较大扭矩和存在轴间偏移的场合，弹性块齿式联轴器具有显著的优势。在选购弹性块齿式联轴器时，应充分考虑传动系统的实际需求，包括扭矩大小、轴间偏移量、转速等因素。同时，还应注意联轴器的材质、精度和制造工艺等方面。定期对弹性块齿式联轴器进行检查和维护，确保其处于良好的工作状态。如发现弹性块磨损严重或变形，应及时更换以避免影响传动效果。弹性块齿式联轴器以其独特的结构和性能优势，在各种机械设备中具有广泛的应用前景。在选购和维护过程中，应充分考虑传动系统的实际需求，确保联轴器的正常运行和传动效果。

在机械传动系统中，联轴器作为连接两轴、传递转矩并补偿相对位移的核心部件，其性能直接影响整套设备的运行稳定性与使用寿命。弹性块齿式联轴器凭借独特的结构设计，兼顾转矩传递效率与运行适应性，在多个工业领域得到广泛应用，成为重型机械与通用设备中不可或缺的传动元件。这种联轴器以弹性块为核心缓冲部件，结合齿式传动的稳定性，形成了兼具刚性传动与柔性补偿的综合优势，既能满足大功率传递需求，又能应对工况中的轻微偏差与振动冲击。

从结构构成来看，弹性块齿式联轴器主要由两半联轴器、弹性块及挡板等部件组成。两半联轴器通常采用高强度金属材料加工而成，表面设有均匀分布的齿槽，用于嵌入弹性块并实现转矩传递。弹性块多选用橡胶、聚氨酯等弹性材料制成，部分产品会根据工况需求优化材料配方，通过调整硬度来适配不同的扭转刚度要求，确保在传递转矩的同时发挥缓冲减振作用。挡板作为辅助部件，主要用于固定弹性块，防止其在高速运转中脱出，保障传动过程的安全性与稳定性。相较于传统齿式联轴器，这种结构取消了复杂的润滑系统，简化了整体设计，同时通过弹性块的弹性变形实现对两轴相对偏移的补偿，包括径向、轴向及角位移偏差，减少轴系与轴承的附加载荷。

弹性块齿式联轴器的核心优势体现在性能的均衡性上。其金属齿槽结构保证了较强的承载能力，可适配大中功率轴系传动，尤其适用于振动冲击较大的工况环境。弹性块的存在使联轴器具备良好的减振缓冲效果，能有效吸收设备启动、制动及负载变化时产生的冲击转矩，降低运行噪声，减少对电机、减速机等关键部件的损伤。同时，该类型联轴器具有无扭转传动间隙的特点，转矩传递精准，且安装维护简便，更换弹性块时无需移动主机半联轴器，对于重型机械设备而言，这一特点可大幅降低维护难度与停机时间。经过结构优化后的产品，在尺寸与重量上也得到显著改善，相较于旧型结构，外径尺寸缩小、转动惯量降低，许用转速明显提升，更能适配高速运转工况的需求。

在应用场景方面，弹性块齿式联轴器凭借广泛的适应性，已渗透到多个工业领域。在冶金行业，其可用于轧钢机、炼铁设备等重型机械的轴系连接，应对高温、重载及振动频繁的工况；在矿山机械中，适用于破碎机、输送机等设备，通过缓冲减振保护传动系统免受矿石冲击影响；在电力、石油化工领域，常用于泵、压缩机、发电机等旋转设备，保障连续运行的稳定性；此外，在起重运输、机械制造等行业的机床、起重机等设备中，也能发挥高效传动与偏差补偿作用。不同工况对弹性块齿式联轴器的要求存在差异，例如腐蚀性环境中需选用耐腐材料制成的弹性块，高温工况则需优化弹性块的耐热性能，避免材料老化失效。

正确的安装与维护是保障弹性块齿式联轴器使用寿命与运行性能的关键。安装前需做好准备工作，彻底清洁轴与联轴器表面的油污、铁锈等杂质，检查轴的尺寸精度与表面粗糙度是否符合要求，同时准备好扳手、游标卡尺、激光对中仪等专用工具。安装过程中，需严格保证两轴的同轴度，将径向位移、轴向位移及角位移偏差控制在允许范围内，可通过激光对中仪或百分表进行精确测量与调整。弹性块的安装需确保均匀嵌入齿槽，避免出现歪斜、卡滞情况，检查配合间隙是否符合设计要求；挡板固定时，需按规定扭矩拧紧螺栓，安装后再次检查确认无松动。

日常维护需建立定期检查机制，根据设备使用频率与工况制定合理的检查周期，查看半联轴器齿槽是否存在磨损、变形，弹性块是否出现老化、开裂、破损等情况，挡板与螺栓是否松动。虽然该类型联轴器无需频繁润滑，但可定期在弹性块与齿槽接触部位涂抹适量润滑剂，选择不会对弹性块材料造成腐蚀的润滑产品，延长使用寿命。发现弹性块损坏、齿槽严重磨损等问题时，需及时更换易损件，更换弹性块时需保证规格、材质一致，避免新旧混装或尺寸不符导致传动失衡。拆卸与回装过程中，应在联轴器上做好对位记号，对柱销、销孔进行对应编号，散件按套保存，减少对轴系动平衡的影响，避免安装后出现异常振动。

作为机械传动系统中的重要基础部件，弹性块齿式联轴器通过结构创新与性能优化，实现了承载能力、缓冲效果与安装便利性的有机统一。在工业生产向高效、稳定、低耗方向发展的趋势下，其凭借适配多种工况的优势，应用范围将进一步扩大。未来，随着材料技术与制造工艺的进步，弹性块齿式联轴器将在轻量化、耐极端工况、长寿命等方面持续升级，为各类工业设备的高效运行提供更可靠的传动保障，成为机械传动领域不可或缺的关键元件。
